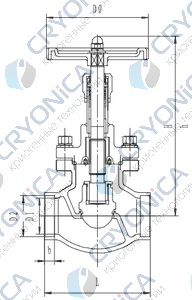

Запорный клапан CCK T325B20-100 PN40

Запорный клапан CCK T325B20-100 PN40
Купить оборудование, Вы можете связавшись с нашими менеджерами.
Скачать технический лист
Скачать опросный лист

Это тип запорного клапана, который используется в системах трубопроводов для управления потоком.

T325B - клапан дроссельный проходной с рабочим давлением 40 Бар.




Артикул

Проходное сечение, мм

Размеры, мм

Масса, кг

H

h

L

D0

D1

D2

b

T325B20

20

185

175

90

100

24

25,5

8

1,45

T325B25

25

185

175

90

100

26

32,5

8

1,62

T325B32

32

215

200

110

120

36

38,5

8

3,74

T325B40

40

215

200

110

120

42

45,5

8

3,97

T325B50

50

270

255

140

160

50

57,5

10

8,6

T325B65

65

270

255

170

200

66

70,5

15

10,3

T325B80

80

360

320

200

200

80

89,5

15

19,6

T325B100

100

360

320

220

240

100

108,5

15

25,2


Максимальное рабочее давление, бар 40
Минимальная рабочая температура (С) -80
Максимальная рабочая температура (С) +80
Минимальное проходное сечение (мм) 100, 20, 25, 32, 40, 50, 65, 80
Тип присоединения Под приварку
Размер присоединения 108,5 мм, 25,5 мм, 32,5 мм, 38,5 мм, 45,5 мм, 57,5 мм, 70,5 мм, 89,5 мм
Состояние рабочей среды Газообразная
Рабочая среда Азот, Аргон, Воздух, Кислород
Тип запирающего устройства клапана Сальник
Материал штока Нержавеющая сталь
Материал уплотнения сальника Фторопласт (PTFE, от -196 до +120)
Материал корпуса Нержавеющая сталь
Тип управления (Ручное/Автоматическое) Ручное
Тип исполнения клапана (Проходной/Угловой/3-ходовой) Проходной
Монтажная длина, мм 110, 140, 170, 200, 220, 90
Высота, мм 185, 215, 270, 360
Масса, кг 1,45, 1,62, 10,3, 19,6, 25,2, 3,74, 3,97, 8,6
