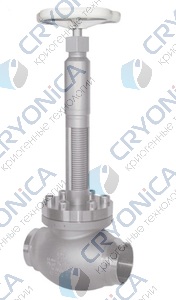

Тип 01272 Запорный клапан

Скачать тех.лист
Скачать опросный лист

Тип 01272- Запорный сильфонный клапан.Корпус и шпиндельная группа из нержавеющей стали,долговечное уплотнение шпинделя обезжирено для применения в среде кислорода.
Произв. №01272.X.002*
Сварка "Встык" для нержавеющих труб по DIN EN ISO 1127 или ASTM A312
Произв. №01272.X.0024Сварка "Внахлест" для нержавеющих труб по DIN EN ISO 1127 или ASTM A312
Применение: предназначен для кислорода, продуктов разделения воздуха, паров, газов криогенных, cжиженных газов включая сжиженный природный газ.
Рабочие температуры: с -255°С (77K) до +120°C (393K)Скорость натекания: 10^-8 мбар.л/сек. по уплотнению шпинделя10^-6 мбар.л/сек. по уплотнению клапан-седло.

Максимальное рабочее давление, бар	50
Минимальная рабочая температура (С)	-255
Максимальная рабочая температура (С)	+120
Минимальное проходное сечение (мм)	10, 15, 20, 25, 32, 40, 50
Тип присоединения	Под приварку
Состояние рабочей среды	Газообразная, Жидкая
Материал верхнего фланца	Нержавеющая сталь
Материал штока	Нержавеющая сталь
Материал уплотнения сальника	Фторопласт (PСTFE, от -196 до +185)
Материал уплотнения штока	Фторпласт/Углерод (25%)
Материал корпуса	Нержавеющая сталь
Тип управления (Ручное/Автоматическое)	Ручное
Обезжиривание	Есть
Тип исполнения клапана (Проходной/Угловой/3-ходовой)	Проходной
Монтажная длина, мм	100, 115, 130, 155, 70, 85
Высота, мм	380
