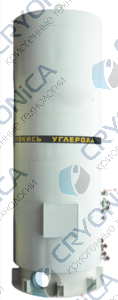

Стационарный резервуар РДХ-20,0-2,0 вертикального типа для хранения углекислоты

скачать технический лист

Стационарные резервуары РДХ вертикального типа предназначены для длительного хранения (без ограничения срока) жидкой низкотемпературной двуокиси углерода.

Резервуары РДХ обеспечивают:
• Длительное хранение жидкой углекислоты без потерь продукта,
• Отбор жидкой и газообразной углекислоты на нужды потребителя,
• Визуальный контроль массы и рабочего давления продукта при заправке, в процессе хранения и выдачи.
Внутренний сосуд резервуара изготовлен из низколегированной углеродистой стали 09Г2С.
Изоляция резервуара выполнена из высококачественного двухкомпонентного жесткого пенополиуретана, имеющего отличные теплоизоляционные и гигроскопические свойства, не пропускающего влагу к поверхности сосуда, что защищает резервуар от коррозии и обеспечивает длительное хранение углекислоты со среднесуточным подъёмом давления не более 0.08 МПа при среднесуточной температуре окружающей среды +30oС.
Внешний защитный кожух резервуара изготовлен из листовой нержавеющей стали (AISI 430) или оцинкованной стали покрытой светоотражающей порошковой полиэфирной эмалью (RAL 9003).
Для измерения уровня, объема и массы жидкой двуокиси углерода в резервуаре в стандартном исполнении используется преобразователь магнитный поплавковый. Предлагаются также другие системы измерения количества СО2 — стрелочный или цифровой дифманометр-уровнемер.
В систему безопасности резервуаров входят два предохранительных клапана и две предохранительных мембраны, смонтированные на клапанах-переключателях, позволяющих производить их проверку и ремонт без остановки и опорожнения резервуара. Наполнение и выдача углекислоты производится через шаровые краны. Вся арматура выполнена из специальной низколегированной углеродистой стали 09Г2С.
Холодильный агрегат РДХ автоматически включается при достижении максимально допустимого значения давления в резервуаре. При понижении давления холодильный агрегат автоматически отключается.
Срок эксплуатации резервуаров – 15 лет. Под заказ возможно изготовление резервуаров на срок эксплуатации 20 и 25 лет.

Тип исполнения	Вертикальный
Максимальное рабочее давление, бар	2
Рабочая среда	Углекислый газ
Материал внутреннего сосуда	09Г2С
Материал внешнего кожуха	Нержавеющая сталь
Объем сосуда геометрический, л	20000
Длина, мм	5900
Масса, кг	7800
Вместимость по углекислоте, кг	19800
Срок службы, лет	15-25
