Предохранительный клапан тип T301DK15-25 PN40

Предохранительный клапан тип T301DK15-25 PN40


Предохранительный клапан, выполнен из нержавеющей стали.

Применение:
Используется в качестве устройства безопасности для защиты от избыточного давления в системах трубопроводов и сосудах под давлением.






Артикул

Проходное сечение, мм

Установочное давление, МПа

Коэф. расхода

T301DK15

15

2,35

0,67

T305DK15

3,15

T301DK20

20

2,35

0,67

T305DK20

3,15

T301DK25

25

2,35

0,67

T305DK25

3,15

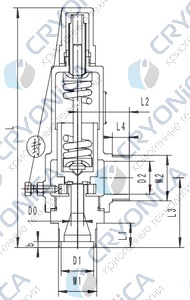

Артикул

Размеры, мм

Масса, кг

L

L1

L2

L3

L4

b

D0

D1

M1

M2

T301DK15~ T305DK15

157

15

45

52

15

5

10

26

30х1,5

М 32х1,5

1,12

T301DK20~ T305DK20

167

18

45

60

15

13

М 42х2

1,23

T301DK25~ T305DK25

182

20

50

62

17

15

31

36х2

М 45х2

1,68

Минимальное рабочее давление, бар 2,35
Максимальное рабочее давление, бар 40
Минимальная рабочая температура (С) -196
Максимальная рабочая температура (С) +80
Установочное давление (бар) 2,35, 3,15
Ручной сброс Нет
Организованный дренаж Есть
Минимальное проходное сечение (мм) 15, 20, 25
Тип присоединения Резьба
Размер присоединения М 30х1,5, М 36x2
Размер присоединения направленного сброса М 32х1,5, М 42х2, М 45х2
Состояние рабочей среды Газообразная, Жидкая
Рабочая среда Азот, Аргон, Кислород, Метан
Коэффициент пропускной способности (Cv) 0,67
Материал пружины Нержавеющая сталь
Материал корпуса Нержавеющая сталь
Обезжиривание Есть
Монтажная длина, мм 45, 50
Высота, мм 157, 167, 182
Масса, кг 1,12, 1,23, 1,68
