Криогенный запорный клапан угловой CCK T351DL50-80 PN64

Купить оборудование, Вы можете связавшись с нашими менеджерами.
Скачать технический лист
Скачать опросный лист

Это тип запорного клапана, который используется в криогенных системах трубопроводов для надежной герметизации.

T351DL, T352DL, T353DL - клапан запорный угловой криогенный с рабочим давлением 64 бара.

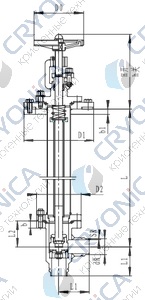

Артикул	Проходное сечение,мм	Размеры, мм												Масса, кг
		L	H	h	L1	L2	b	b1	D0	D1	D2	dR	SR
T351DL50	50	500	245	215	100	88	28	24	160	225	140	55	3	32
T352DL50		600												35
T353DL50		700												38
T351DL65	65	600	318	278	135	105	30	25	200	260	175	70	4	54
T352DL65		700												55
T353DL65		800												57
T351DL80	80	500	332	292	160	120	30	25	240	285	190	90	4	63
T352DL80		600												65
T353DL80		700												67

Максимальное рабочее давление, бар	64
Минимальная рабочая температура (С)	-196
Максимальная рабочая температура (С)	+80
Минимальное проходное сечение (мм)	50, 65, 80
Тип присоединения	Под приварку
Размер присоединения	55 мм, 70 мм, 90 мм
Состояние рабочей среды	Газообразная, Жидкая
Рабочая среда	Азот, Аргон, Кислород, Метан
Тип запирающего устройства клапана	Сальник
Материал штока	Нержавеющая сталь
Материал уплотнения сальника	Фторопласт (PTFE, от -196 до +120)
Материал корпуса	Алюминий
Тип управления (Ручное/Автоматическое)	Ручное
Обезжиривание	Есть
Тип исполнения клапана (Проходной/Угловой/3-ходовой)	Угловой
Монтажная длина, мм	100, 135, 160
Высота, мм	500, 600, 700, 800
Масса, кг	32, 35, 38, 54, 55, 57, 63, 65, 67
