Криогенный запорный клапан угловой CCK T311DL20-40 PN40

Криогенный запорный клапан угловой CCK T311DL20-40 PN40
Купить оборудование, Вы можете связавшись с нашими менеджерами.
Скачать технический лист
Скачать опросный лист

Это тип запорного клапана, который используется в криогенных системах трубопроводов для надежной герметизации.



T311DL, T312DL, T313DL, T314DL - клапан запорный криогенный, углового типа, с рабочим давлением 40 Бар.




Артикул

Проходное сечение,мм

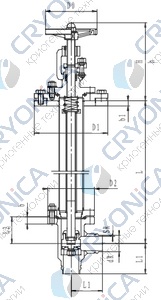

Размеры, мм

Масса, кг

L

H

h

L1

L2

b

b1

D0

D1

D2

dR

SR

T311DL20

20

500

235

215

85

70

16

24

160

195

115

25

3

22

T312DL20

600

23

T313DL20

700

24

T311DL25

25

500

235

215

85

70

16

24

160

195

115

32

3

22

T312DL25

600

23

T313DL25

700

24

T314DL25

800

26

T311DL32

32

500

235

215

100

80

18

24

160

225

130

38

3

24

T312DL32

600

25

T313DL32

700

26

T311DL40

40

500

235

215

100

80

18

24

160

225

130

45

3

25

T312DL40

600

26

T313DL40

700

27

Максимальное рабочее давление, бар 40
Минимальная рабочая температура (С) -196
Максимальная рабочая температура (С) +80
Минимальное проходное сечение (мм) 20, 25, 32, 40
Тип присоединения Под приварку
Размер присоединения 25 мм, 32 мм, 38 мм, 45 мм
Состояние рабочей среды Газообразная, Жидкая
Рабочая среда Азот, Аргон, Кислород, Метан
Тип запирающего устройства клапана Сальник
Материал штока Нержавеющая сталь
Материал уплотнения сальника Фторопласт (PTFE, от -196 до +120)
Материал корпуса Нержавеющая сталь
Тип управления (Ручное/Автоматическое) Ручное
Обезжиривание Есть
Тип исполнения клапана (Проходной/Угловой/3-ходовой) Угловой
Монтажная длина, мм 100, 85
Высота, мм 500, 600, 700, 800
Масса, кг 22, 23, 24, 25, 26, 27
