Криогенный запорный клапан угловой CCK T301DL20-40 PN40

Купить оборудование, Вы можете связавшись с нашими менеджерами.
Скачать технический лист
Скачать опросный лист

Это тип запорного клапана, который используется в криогенных системах трубопроводов для надежной герметизации.

T301DL - клапан запорный угловой криогенный с рабочим давлением 40 бар.

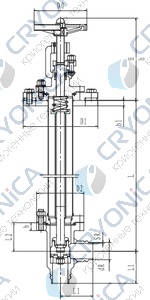

Артикул	Проходное сечение,мм	Размеры, мм												Масса, кг
		L	H	h	L1	L2	b	b1	D0	D1	D2	dR	SR
T301DL20	20	500	235	215	75	70	23	24	160	195	115	25	3	22
T302DL20		600												23
T303DL20		700												24
T301DL25	25	500	235	215	75	70	23	24	160	195	115	30	3	22
T302DL25		600												23
T303DL25		700												24
T304DL25		800												25
T301DL40	40	500	235	215	85	80	25	24	160	225	130	45	3	25
T302DL40		600												26
T303DL40		700												27
T304DL40		800												28

Максимальное рабочее давление, бар	40
Минимальная рабочая температура (С)	-196
Максимальная рабочая температура (С)	+80
Минимальное проходное сечение (мм)	20, 25, 40
Тип присоединения	Под приварку
Размер присоединения	25 мм, 30 мм, 45 мм
Состояние рабочей среды	Газообразная, Жидкая
Рабочая среда	Азот, Аргон, Кислород, Метан
Тип запирающего устройства клапана	Сальник
Материал штока	Нержавеющая сталь
Материал уплотнения сальника	Фторопласт (PTFE, от -196 до +120)
Материал корпуса	Алюминий
Тип управления (Ручное/Автоматическое)	Ручное
Обезжиривание	Есть
Тип исполнения клапана (Проходной/Угловой/3-ходовой)	Угловой
Монтажная длина, мм	75, 85
Высота, мм	500, 600, 700, 800
Масса, кг	22, 23, 24, 25, 26, 27, 28
