Криогенный запорный клапан угловой CCK T201DL10-15 PN16

Купить оборудование, Вы можете связавшись с нашими менеджерами.
Скачать технический лист
Скачать опросный лист

Это тип запорного блочного клапана, который используется в криогенных системах трубопроводов для надежной герметизации.

T201DL - клапан запорный угловой криогенный с рабочим давлением 16 бар.

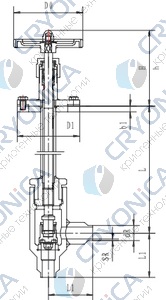

Артикул	Проходное сечение,мм	Размеры, мм									Масса, кг
		L	H	h	L1	b1	D0	D1	dR	SR
T201DL10	10	400500	140	128	75	20	120	105	14	2	9,5
T202DL10		500									10
T203DL10		600									10,5
T201DL15	15	400	140	128	75	20	120	105	20	3	10
T202DL15		500									10,5
T203DL15		600									11

Максимальное рабочее давление, бар	16
Минимальная рабочая температура (С)	-196
Максимальная рабочая температура (С)	+80
Минимальное проходное сечение (мм)	10, 15
Тип присоединения	Под приварку
Размер присоединения	14 мм, 20 мм
Состояние рабочей среды	Газообразная, Жидкая
Рабочая среда	Азот, Аргон, Кислород, Метан
Тип запирающего устройства клапана	Сальник
Материал штока	Нержавеющая сталь
Материал уплотнения сальника	Фторопласт (PTFE, от -196 до +120)
Материал корпуса	Алюминий
Тип управления (Ручное/Автоматическое)	Ручное
Обезжиривание	Есть
Тип исполнения клапана (Проходной/Угловой/3-ходовой)	Угловой
Монтажная длина, мм	75
Высота, мм	400, 500, 600
Масса, кг	10, 10,5, 11, 9,5
