Криогенный запорный клапан CCK T330DJ50-100 PN40

Купить оборудование, Вы можете связавшись с нашими менеджерами.
Скачать технический лист
Скачать опросный лист

Это специальный тип низко температурных отсечных клапанов, которые в основном используются для различных криогенных систем, для надежной герметизации.

T330DJ50-100 - клапан запорный криогенный, проходной, со средним штоком, с рабочим давлением 40 Бар.

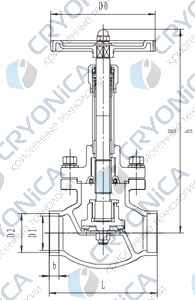

Артикул	Проходное сечение,мм	Размеры, мм							Масса, кг
Артикул	Проходное сечение,мм	H	h	L	D0	D1	D2	b	Масса, кг
T330DJ50	50	330	315	140	160	50	57,5	10	8,0
T330DJ65	65	330	315	170	200	66	70,8	15	10,6
T330DJ80	80	423	388	200	200	80	89,5	15	18,6
T330DJ100	100	430	392	220	240	100	108,5	15	22,8

Максимальное рабочее давление, бар	40
Минимальная рабочая температура (С)	-196
Максимальная рабочая температура (С)	+80
Минимальное проходное сечение (мм)	100, 50, 65, 80
Тип присоединения	Под приварку
Размер присоединения	108,5 мм, 57,5 мм, 70,5 мм, 89,5 мм
Состояние рабочей среды	Газообразная, Жидкая
Рабочая среда	Азот, Аргон, Воздух, Кислород, Углекислый газ
Тип запирающего устройства клапана	Сальник
Материал штока	Нержавеющая сталь
Материал уплотнения сальника	Фторопласт (PTFE, от -196 до +120)
Материал корпуса	Нержавеющая сталь
Тип управления (Ручное/Автоматическое)	Ручное
Обезжиривание	Есть
Тип исполнения клапана (Проходной/Угловой/3-ходовой)	Проходной
Монтажная длина, мм	140, 170, 200, 220
Высота, мм	330, 423, 430
Масса, кг	10,6, 18,6, 22,8, 8
