Криогенный запорный клапан CCK T325DB20-100 PN40

Купить оборудование, Вы можете связавшись с нашими менеджерами.
Скачать технический лист
Скачать опросный лист

Это тип запорного клапана, который используется в системах трубопроводов для управления потоком.

T325DB - клапан дроссельный проходной с рабочим давлением 40 Бар.

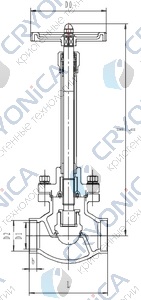

Артикул	Проходное сечение, мм	Размеры, мм							Масса, кг
Артикул	Проходное сечение, мм	H	h	L	D0	D1	D2	b	Масса, кг
T325DB20	20	305	293	90	100	24	25,5	8	1,45
T325DB25	25	305	293	90	100	26	32,5	8	1,62
T325DB32	32	340	324	110	120	36	38,5	8	3,74
T325DB40	40	340	324	110	120	42	45,5	8	3,97
T325DB50	50	420	400	140	160	50	57,5	10	8,6
T325DB65	65	420	400	170	200	66	70,5	15	10,3
T325DB80	80	523	488	200	200	80	89,5	15	19,6
T325DB100	100	530	492	220	240	100	108,5	15	25,2

Максимальное рабочее давление, бар	40
Минимальная рабочая температура (С)	-80
Максимальная рабочая температура (С)	+80
Минимальное проходное сечение (мм)	100, 20, 25, 32, 40, 50, 65, 80
Тип присоединения	Под приварку
Размер присоединения	108,5 мм, 25,5 мм, 32,5 мм, 38,5 мм, 45,5 мм, 57,5 мм, 70,5 мм, 89,5 мм
Состояние рабочей среды	Газообразная
Рабочая среда	Азот, Аргон, Воздух, Кислород
Тип запирающего устройства клапана	Сальник
Материал штока	Нержавеющая сталь
Материал уплотнения сальника	Фторопласт (PTFE, от -196 до +120)
Материал корпуса	Нержавеющая сталь
Тип управления (Ручное/Автоматическое)	Ручное
Тип исполнения клапана (Проходной/Угловой/3-ходовой)	Проходной
Монтажная длина, мм	110, 140, 170, 200, 220, 90
Высота, мм	185, 215, 270, 360
Масса, кг	1,45, 1,62, 10,3, 19,6, 25,2, 3,74, 3,97, 8,6
