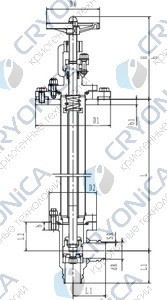

Криогенный запорный клапан блочный угловой CCK T151DL20-40 PN10

Купить оборудование, Вы можете связавшись с нашими менеджерами.
Скачать технический лист
Скачать опросный лист

Это тип запорного блочного клапана, который используется в криогенных системах трубопроводов для надежной герметизации.

T151DL - клапан запорный угловой блочный криогенный, с рабочим давлением 10 бар.

Артикул	Проходное сечение,мм	Размеры, мм												Масса, кг
		L	H	h	L1	L2	b	b1	D0	D1	D2	dR	SR
T151DL20	20	500	235	215	75	70	23	24	160	195	115	25	3	22
T152DL20		600												23
T153DL20		700												24
T151DL25	25	500	234	215	75	70	23	24	160	195	115	30	3	22
T152DL25		600												23
T153DL25		700												24
T151DL32	32	500	235	215	85	80	25	24	160	225	130	38	3	24
T152DL32		600												25
T153DL32		700												26
T151DL40	40	500	235	215	85	80	25	24	160	225	130	45	3	25
T152DL40		600												26
T153DL40		700												27

Максимальное рабочее давление, бар	10
Минимальная рабочая температура (С)	-196
Максимальная рабочая температура (С)	+80
Минимальное проходное сечение (мм)	20, 25, 32, 40
Тип присоединения	Под приварку
Размер присоединения	25 мм, 30 мм, 38 мм, 45 мм
Состояние рабочей среды	Газообразная, Жидкая
Рабочая среда	Азот, Аргон, Кислород, Метан
Тип запирающего устройства клапана	Сальник
Материал штока	Нержавеющая сталь
Материал уплотнения сальника	Фторопласт (PTFE, от -196 до +120)
Материал корпуса	Алюминий
Тип управления (Ручное/Автоматическое)	Ручное
Обезжиривание	Есть
Тип исполнения клапана (Проходной/Угловой/3-ходовой)	Угловой
Монтажная длина, мм	75, 85
Высота, мм	500, 600, 700
Масса, кг	22, 23, 24, 25, 26, 27
