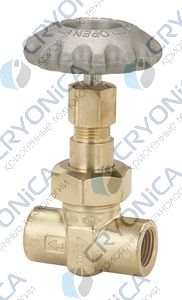

Криогенный вентиль REGO серии ES8450, BK9450, BK9470

Скачать технический лист
Скачать опросный лист

Вентили REGO серии ES8450, BK9450, BK9470 предназначены для использования в качестве кранов для забора проб или слива на криогенных резервуарах. Другое применение, в качестве вентиля заполнения жидкостью или вентиляционного вентиля на мини-наливных криогенных резервуарах. Эти вентили могут использоваться на линиях холодных газов, требующих вентили с удлиненным штоком. Так же данная серия вентилей используется для заправки сжиженым природным газом.

Характерстики

Муфтовая крышка.

Моноблочный шток из нержавеющей стали.

Коническая конструкция сдела.

100% прохождение заводских испытаний.

Очищены для работы с жидким кислород согласно стандарту CGA G-4.1.

Особенность серии ES8450

Ручной крутящий момент зятжки сжатия сальника.

Особенность серии BK9450 и BK9470

Удлиненная крышка и подпружиненный сальник.

Особенность серии BK9470

трубка из нержавеющей стали 304, покрытая медью с одного или двух концов.

Комплект для переоборудования
Комплект BK9450 представляет собой набор узла крышки и штока для переоборудования серии ES8450 и предыдущей серии ES9450 в конструкцию BK9450.

Материалы
Корпус и крышка	медь
Диск седла	CTFE
Стержень	нержавеющая сталь
Маховик	алюминий
Уплотнение и сальник крышки	РTFE

Номер	Входные/ Выходные соединения	Высота «А»	Ширина корпуса «В»	Ширина с трубой «С»	CV фактор
ЕS 8452	¼" FNPT	4"	2.5"		0.70
ЕS 8453	⅜" FNPT	4"			1.10
ЕS 8454	½" FNPT	4"			1.10
ВК 9452	¼" FNPT	6.5"			0.70
ВК 9453	⅜" FNPT	6.5"			1.10
ВК 9454	½" FNPT	6.5"			1.10
ВК 9453FA	⅝" наружный диаметр трубки х ⅜" FNPT	6.5"		4.0"	1.10
ВК 9475А	⅝" наружный диаметр трубки	6.5"		5.5"	1.10

Минимальная рабочая температура (С)	-196
Максимальная рабочая температура (С)	+74
Тип присоединения	Резьба
Размер присоединения	NPT 1/2", NPT 1/4", NPT 3/8"
Состояние рабочей среды	Газообразная, Жидкая
Материал штока	Нержавеющая сталь
Материал корпуса	Латунь
Высота, мм	102, 165
