Криогенный игольчатый клапан CCK T651DB8-15 PN350

Купить оборудование, Вы можете связавшись с нашими менеджерами.
Скачать технический лист
Скачать опросный лист

Это тип запорного клапана, который используется в системах трубопроводов для управления потоком.

T651DB - клапан запорный криогенный игольчатый с рабочим давлением 350 Бар.

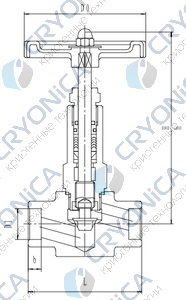

Артикул	Проходное сечение, мм	Размеры, мм						Масса, кг
Артикул	Проходное сечение, мм	H	h	L	D0	D1	b	Масса, кг
T651DB8	8	125	118	50	65	12,5	6	0,6
T651DB10	10	127	120	60	75	14,5	8	0,7
T651DB15	15	127	120	60	75	18,5	8	0,8

Максимальное рабочее давление, бар	350
Минимальная рабочая температура (С)	-196
Максимальная рабочая температура (С)	+80
Минимальное проходное сечение (мм)	10, 15, 8
Тип присоединения	Под приварку
Размер присоединения	12,5 мм, 14,5 мм, 18,5 мм
Состояние рабочей среды	Газообразная, Жидкая
Рабочая среда	Азот, Аргон, Воздух, Кислород
Тип запирающего устройства клапана	Сальник
Материал штока	Нержавеющая сталь
Материал уплотнения сальника	Фторопласт (PTFE, от -196 до +120)
Материал корпуса	Нержавеющая сталь
Тип управления (Ручное/Автоматическое)	Ручное
Тип исполнения клапана (Проходной/Угловой/3-ходовой)	Проходной
Монтажная длина, мм	50, 60, 70
Высота, мм	125, 127
Масса, кг	0,6, 0,7, 0,8
